西门子楼宇科技（Siemens HVAC Products）是楼宇管理、暖通空调控制、安防和消防系统的主要供应商。西门子阀门广泛应用于供热、空调、通风、制冷与洗浴等控制系统，配以不同的传感器和控制器，也可用于湿度、压力、流量与压差控制。
在换热站与空调水系统中，温控阀根据回水温度或风道温度自动调整出水温度或流量，与换热机组、换热器组合后，可实现按需供热与节能运行。
系统组成
西门子电动温度调节阀按结构分为两通阀和三通阀，由阀体、阀门执行器、控制器和传感器四部分组成。系统根据二次侧出水温度调整一次侧阀门开度，并结合室外温度传感器做温度补偿。

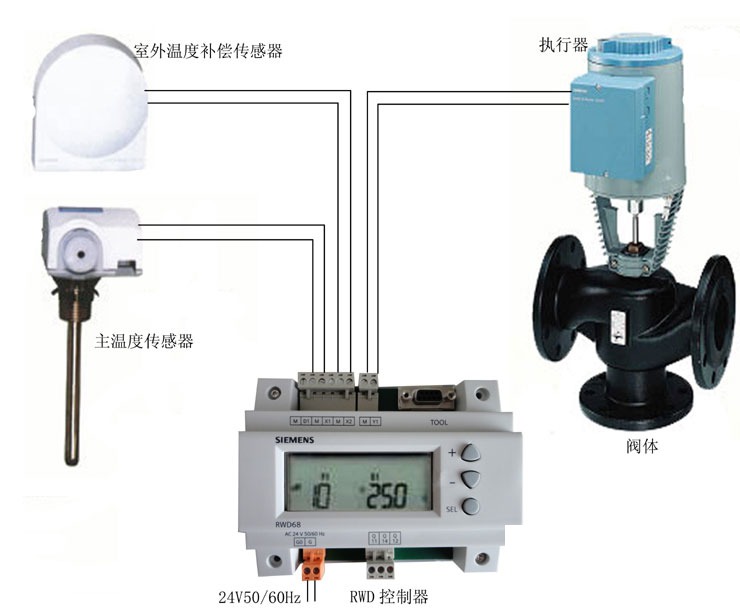

系统组成示意：室外温度补偿传感器、主温度传感器、RWD 控制器、执行器与阀体。
方案优势
- 控制器安装调试简单，不需要昂贵的现场编程与调试费用。
- 根据二次侧出水温度自动调整一次侧流量；换热器出水温度随室外温度补偿变化，避免室温随室外温度大幅波动。
- 无人值守工作站可选用多功能控制器的外延功能，对水泵、流量、压差进行控制，并对运行故障报警。
- 部分阀体采用压力反馈装置，缓解高压降对调节性能的影响。
- 执行器采用液压控制技术，推力大、寿命长、运行稳定。
- 接入室外温度传感器后可实现室外温度补偿，降低运行费用。
主要特点
- 所有组件采用西门子产品，分体供货，便于运输与维护。
- 可接受各类控制系统输出的断续与连续控制信号，便于系统集成。
- 阀门关闭或开到最大时，限位开关切断电源，保护电机。
- 执行器响应快、输出力大、功耗低、噪音小。
阀体选型
常用口径 DN15–DN150；DN150–DN300 可采用配套国产阀体配西门子执行器组成混装阀。
- VVF42 系列：法兰二通水阀，PN16，介质温度 -10–150℃，阀体灰铸铁 EN-GJL-250 或以上，口径 DN25–DN150。
- VVF42..KC：带压力补偿功能，适用于高压差场合。
- VVF53 系列：法兰二通水阀/蒸汽阀，PN25，介质温度 -25–220℃，口径 DN15–DN150。
- VVF43K / VVF53K：平衡阀芯，PN16 或 PN25，适用于高压差，口径 DN65–DN250。
- 国产配套阀体：尺寸与西门子原装阀体一致，可直接替换，口径 DN25–DN250，材质可选灰铸铁、球墨铸铁、铸钢、不锈钢。
执行器
- SAX61.03：额定推力 800N，行程 20mm，AC24V，0–10V / 4–20mA，运行时间 35s。
- SKD62：推力 1000N，行程 20mm，介质温度最高 140℃。
- SKB62：推力 2800N，行程 20mm，介质温度最高 220℃。
- SKC62：推力 2800N，行程 40mm，介质温度最高 220℃。
控制器
RWD 系列通用控制器带液晶显示，可现场设定参数，支持 Ni1000、Pt1000、0–10V 与开关量输入，比例或比例积分控制，具备白天/夜晚设定点与温度补偿漂移功能，分辨率 0.5℃。
- RWD60：一路 0–10V 输出。
- RWD62/CN：两路 0–10V 输出。
- RWD68/CN：一路 0–10V 加一路三位开关信号输出。
- RLU 系列：最多两个独立 PID 回路，可扩展水泵、压力、压差、流量控制与故障报警，支持节假日设定。
传感器与配件
- 浸入式水温传感器 QAE2121.010 / QAE2120.010：-30–130℃，Ni1000，两线制，套管长 100mm，G1/2"。
- 风道温度传感器 QAM2120.040：-50–80℃，传感元件长 0.4m。
- 室外温度传感器 QAC22：-35–50℃，用于室外温度补偿。
- 变压器 SEM62.2：AC230V 转 AC24V，30VA；时钟控制器 SEH62.1 / SEH62.2 可实现分时段控制。
安装与调试
安装前确认口径、压力等级、介质温度与流量参数；执行器与阀体连接后检查行程与限位。调试时先做传感器校准，再设定控制曲线、白天/夜晚设定点与室外温度补偿参数。
产品可能更新，页面所列参数仅供参考，具体以合同约定与厂家样本为准。
