西门子阀门产品,北京销售电话:010-87875571

西门子两通阀VVF42系列阀门

代替VVF31,VVF40系列阀门

行程20/40mm
灰铸铁水阀,压力PN16,适用于各种空调及采暖水系统

常用的空调水系统阀门,配合SBX或SBV系列执行器,性价比很高。

VVF42阀门执行器说明书下载

阀门执行器与西门子阀门的选型配套

西门子调节阀VVF42..系列替代VVF31,VVF40系列
西门子阀门VVF42
VVF42.40C替代西门子VVF31.40 VVF31.40-25电动阀优点如下:
配置同等执行器例如SAX61.03 SKD62 SKB62 SKC62等压差有增加,使阀门的应用市场更加广阔
介质温度为 -10…150℃ 的阀门
阀门材质:DN25-DN100为灰铸铁
DN125/DN150阀体为球墨铸铁
阀门口径范围从DN25-DN150
连接方式是标准法兰连接
VVF42..KC产品具有压力补偿功能,适用于高压差工况
可以配置的执行器有SAX系列例如SAX61.03 SAX81 SAX31 SKD62 SKD60 SKD62 SKD82 SKB60 SKB62 SKC60 SKC62等模拟量开关量执行器
西门子阀门机械设计
西门子三通阀VXF42设计原理

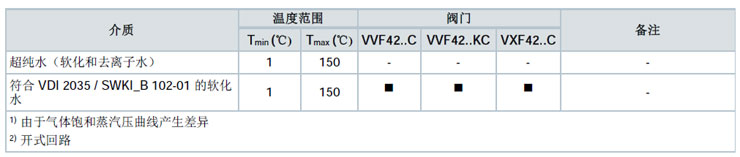

西门子阀门适用介质VVF42
西门子阀门介质温度
西门子阀门VVF42选型表
西门子阀门VVF42KC选型表

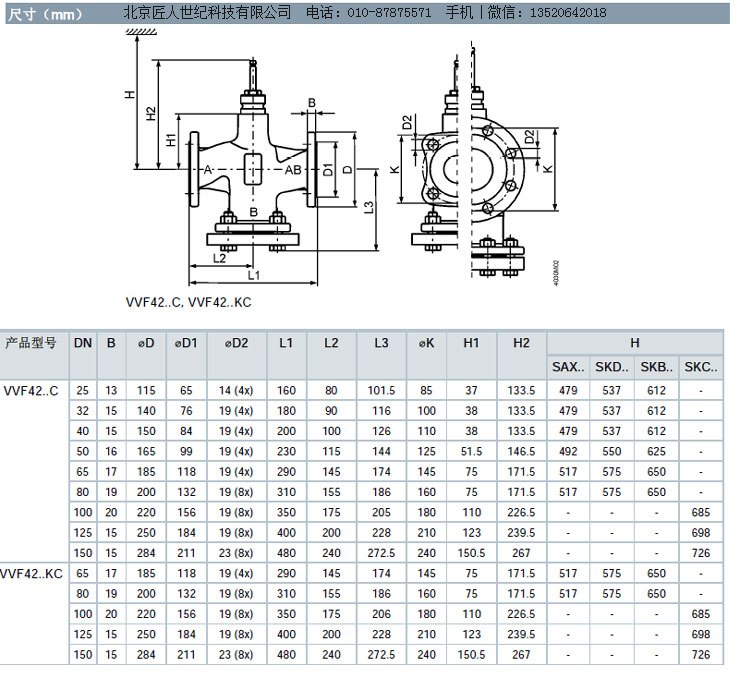

西门子阀门尺寸表
西门子电动阀门是西门子楼宇智能化的一部分,通过对节能市场深入全面的调研分析,西门子认为建筑节能应重点在几大领域中实践,包括大型医院、综合交通枢纽、城市综合体、区域能源中心等。同时,创新实用的节能环保产品和解决方案也应得到运用。比如:西门子标准化的ECO制冷站智能节能控制系统,在制冷站与冷却塔区域分别配置更有针对性的以及能与末端无缝联接的专用控制器,能有效保证系统的安全性和可靠性。基于三层神经元网络的自适应算法专利技术,可使系统响应时间更快,震荡更小,消除静态误差,更精确快速地实现复杂控制。同时,结合现场控制屏设置和远程访问功能,使管理者和操作者可在不同地方通过网络查看系统运行状态,使管理更加灵活和便利。此外,其系统软件平台的RENO分优先级远程通知功能,可以确保第一时间将报警信息分级别发送,使系统运营维护更加及时有效。
新型号:
VVF42.25-6.3C VVF42.25-10C VVF42.32-16C VVF42.40-16C VVF42.40-25C VVF42.50-31.5C VVF42.50-40C VVF42.65-50C VVF42.65-63C VVF42.80-80C VVF42.80-100C VVF42.100-125C VVF42.100-160C VVF42.125-200C VVF42.125-250C VVF42.150-315C VVF42.150-400C
老型号:
C/VVF31.25,C/VVF31.25,C/VVF31.25-10,C/VVF31.25-6.3,C/VVF31.39,C/VVF31.40,C/VVF31.40-16,C/VVF31.40-25,C/VVF31.50,C/VVF31.50-40,C/VVF31.65,C/VVF31.65-63,C/VVF31.80,C/VVF31.80-100,C/VVF31.90,C/VVF31.100-160,C/VVF31.91,C/VVF31.125-250,C/VVF31.92,C/VVF31.150-315
C/VVF40.25-10,C/VVF40.25-5,C/VVF40.25-6.3,C/VVF40.25-7.5,C/VVF40.40-12,C/VVF40.40-16,C/VVF40.40-19,C/VVF40.40-25,C/VVF40.50-31,C/VVF40.50-40,C/VVF40.65-49,C/VVF40.65-63,C/VVF40.80-100,C/VVF40.80-78,C/VVF40.100-160,C/VVF40.100-124,C/VVF40.125-200,C/VVF40.125-250,C/VVF40.150-300,C/VVF40.150-315,
VVF42.40C替代西门子VVF31.40 VVF31.40-25电动阀订货型号

VVF42.32-16C西门子电动调节阀
二通和三通阀 PN 16 ,法兰连接
VVF42..C, VVF42..KC, VXF42..C

北京匠人世纪科技有限公司 销售电话:010-87875571

VVF42.32-16C西门子电动调节阀 产品简介:

属于长行程阀门系列,用于冷冻水、低温水、高温水和盐水。

介质温度为 -10…150℃ 的阀门

阀体为灰铸铁 EN-GJL-250 或以上

DN 25…150

k vs 6.3…400 m 3 /h

法兰类型 21,法兰设计为 B

VVF42..KC,具有压力补偿功能,适用于高压差应用

可以配备电动执行器 SAX.. 或电动液压执行器 SKD..、SKB..、SKC..

VVF42.32-16C西门子电动调节阀 应用:

作为调节或截止阀,用于锅炉、集中供热和制冷设备、冷却塔、供热设备、通风和空气处理单

元。

VVF42..C, VXF42..C 用于闭式系统(注意气蚀现象)。

VVF42..KC 用于闭式或开式系统(注意气蚀现象)。

技术设计

机械设计

下图显示阀门的基本设计。结构特征可能不同,例如阀塞的形状。

VVF42..KC阀门采用压力补偿塞。这能够配套同一型号的执行器控制高压差的应用。

注意:不要通过拆下盲法兰而使二通阀变为三通阀!
序号 名称 参数 参数2
1 灰铁二通水阀VVF42.25-6.3C DN25 KVS6.3 PN16 耐温150 灰铸铁
2 灰铁二通水阀VVF42.25-10C DN25 KVS10 PN16 耐温150 灰铸铁
3 灰铁二通水阀VVF42.32-16C DN32 KVS16 PN16 耐温150 灰铸铁
4 灰铁二通水阀VVF42.40-16C DN40 KVS16 PN16 耐温150 灰铸铁
5 灰铁二通水阀VVF42.40-25C DN40 KVS25 PN16 耐温150 灰铸铁
6 灰铁二通水阀VVF42.50-31.5C DN50 KVS31.5 PN16 耐温150 灰铸铁
7 灰铁二通水阀VVF42.50-40C DN50 KVS40 PN16 耐温150 灰铸铁
8 灰铁二通水阀VVF42.65-50C DN65 KVS50 PN16 耐温150 灰铸铁
9 灰铁二通水阀VVF42.65-63C DN65 KVS63 PN16 耐温150 灰铸铁
10 灰铁二通水阀VVF42.80-80C DN80 KVS80 PN16 耐温150 灰铸铁
11 灰铁二通水阀VVF42.80-100C DN80 KVS100 PN16 耐温150 灰铸铁
12 灰铁二通水阀VVF42.100-125C DN100 KVS125 PN16 耐温150 灰铸铁
13 灰铁二通水阀VVF42.100-160C DN100 KVS160 PN16 耐温150 灰铸铁
14 球铁二通水阀VVF42.125-200C DN125 KVS200 PN16 耐温150 球墨铸铁
15 球铁二通水阀VVF42.125-250C DN125 KVS250 PN16 耐温150 球墨铸铁
16 球铁二通水阀VVF42.150-315C DN150 KVS315 PN16 耐温150 球墨铸铁
17 球铁二通水阀VVF42.150-400C DN150 KVS400 PN16 耐温150 球墨铸铁
西门子电动三通阀
1 灰铁三通水阀VXF42.25-6.3C DN25 KVS6.3 PN16 耐温150 灰铸铁
2 灰铁三通水阀VXF42.25-10C DN25 KVS10 PN16 耐温150 灰铸铁
3 灰铁三通水阀VXF42.32-16C DN32 KVS16 PN16 耐温150 灰铸铁
4 灰铁三通水阀VXF42.40-16C DN40 KVS16 PN16 耐温150 灰铸铁
5 灰铁三通水阀VXF42.40-25C DN40 KVS25 PN16 耐温150 灰铸铁
6 灰铁三通水阀VXF42.50-31.5C DN50 KVS31.5 PN16 耐温150 灰铸铁
7 灰铁三通水阀VXF42.50-40C DN50 KVS40 PN16 耐温150 灰铸铁
8 灰铁三通水阀VXF42.65-50C DN65 KVS50 PN16 耐温150 灰铸铁
9 灰铁三通水阀VXF42.65-63C DN65 KVS63 PN16 耐温150 灰铸铁
10 灰铁三通水阀VXF42.80-80C DN80 KVS80 PN16 耐温150 灰铸铁
11 灰铁三通水阀VXF42.80-100C DN80 KVS100 PN16 耐温150 灰铸铁
12 灰铁三通水阀VXF42.100-125C DN100 KVS125 PN16 耐温150 灰铸铁
13 灰铁三通水阀VXF42.100-160C DN100 KVS160 PN16 耐温150 灰铸铁
14 球铁三通水阀VXF42.125-200C DN125 KVS200 PN16 耐温150 球墨铸铁
15 球铁三通水阀VXF42.125-250C DN125 KVS250 PN16 耐温150 球墨铸铁
16 球铁三通水阀VXF42.150-315C DN150 KVS315 PN16 耐温150 球墨铸铁
17 球铁三通水阀VXF42.150-400C DN150 KVS400 PN16 耐温150 球墨铸铁


工程注意事项:
安装位置,阀门宜安装在回程管道上,这里的温度较低且密封件负荷也较低
过滤器,在阀门前安装过滤器以确保阀门调节功能和使用寿命,安装时从管道中去除污物和焊渣。
气蚀,根据介质温度与压力关系限制阀门前后的压差就能避免气蚀
西门子阀门调试注意事项,只有在阀门和执行器正确组装完毕后才可以通电调试阀门。
维修注意事项:在进行阀门和执行器维修前,停止水泵并切断电源,关闭截止阀,释放管道系统中的压力等待管道完全冷却。
